Distributiecentrum Eierhandel van Zetten Tiel

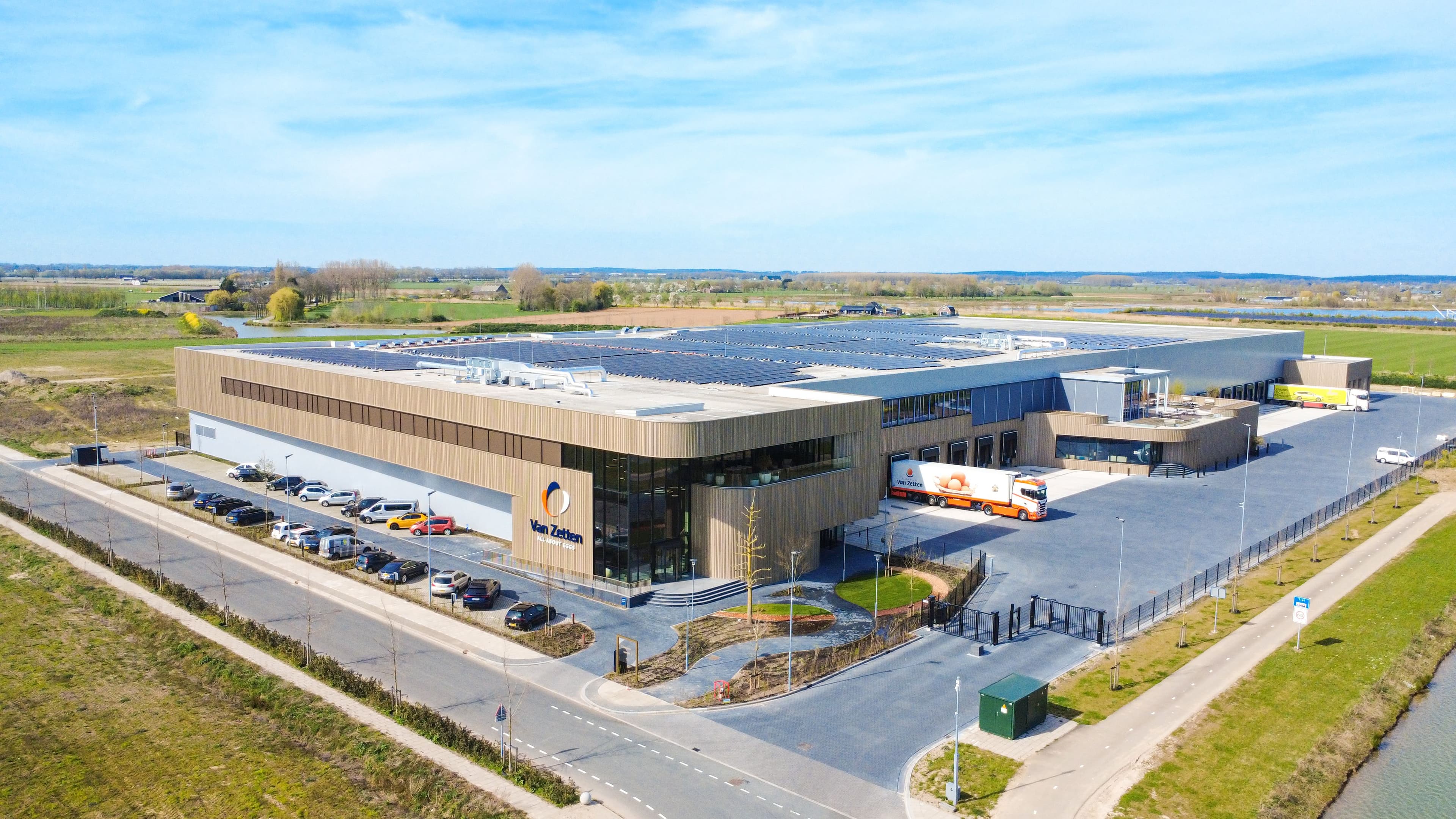

Voor Bouwbedrijf J.G. Timmer verzorgde Hardeman Isolatie de levering en montage van de complete dak-, gevel- en binnenwandbeplating voor het nieuwe distributiecentrum van Eierhandel van Zetten op bedrijvenpark Medel in Tiel. Van 16.000 m² stalen dakbeplating tot geïsoleerde koelcelwanden, bekruipbare fustplafonds en rondgewalste dorpels: in totaal is hier ruim 31.000 m² beplating verwerkt. Het resultaat is een complete, goed geïsoleerde gebouwschil die past bij de hygiëne- en logistieke eisen van een moderne eierhandel.
Eén partij voor dak, gevel én binnenschil
Bij dit project kwam vrijwel ons hele vakgebied samen. Naast de buitenschil verzorgden we ook de binnenwanden, de plafonds van de fustruimtes, de wanden rondom de koelcellen en zelfs de vloerpanelen op het laaddock. Doordat al deze onderdelen in één hand lagen, sluiten dak, gevel en binnenafbouw naadloos op elkaar aan en kon de montage per bouwdeel onafgebroken doorlopen.
Inclusief het horizontaal en verticaal transport, de dakplaat- en kipsteunberekening en alle benodigde veiligheidsvoorzieningen leverde Hardeman Isolatie zo een compleet werkpakket op.
16.000 m² stalen dakbeplating als warmdak
Het dak is uitgevoerd met 16.000 m² stalen profielplaten type 135R/930 in een plaatdikte van 0,75 mm. De platen zijn aan de binnenzijde voorzien van een interieurcoating in RAL 9002 en zijn geperforeerd uitgevoerd, wat de akoestiek in de hal ten goede komt.
De bevestiging is afgetekend op een hart-op-hart afstand van 500 mm met verzinkt bevestigingsmateriaal, aangevuld met kimhoeken van 0,7 mm in de afmeting 200 x 50 mm. De dakplaatberekening en de kipsteunberekening zijn door Hardeman Isolatie verzorgd. Tijdens de montage zijn de benodigde veiligheidsvoorzieningen toegepast, waaronder netten en randbeveiliging.
Een geïsoleerde gevel met Prisma-coating
De buitengevels bestaan uit 5.100 m² geïsoleerde PIR wandpanelen FL1060WB van 120 mm dik. Aan de binnenzijde zijn de panelen uitgevoerd met Box-profilering en een interieurcoating in RAL 9002; aan de buitenzijde met een Microrib-profilering en een Prisma-coating van 65 µm in de standaardkleur Sirius RAL 9006. De panelen zijn blind bevestigd tegen de achterconstructie, waardoor er na montage geen schroeven zichtbaar zijn. De Rc-waarde bedraagt 5,65 m²K/W volgens NTA 8800.
Op de gevelvlakken waar profielplaten op komen en ter plaatse van de plafonds is daarnaast 2.660 m² PIR binnenwandpaneel van 120 mm toegepast, met een buitenplaat in staaldikte 0,60 mm en dezelfde Rc-waarde van 5,65 m²K/W.

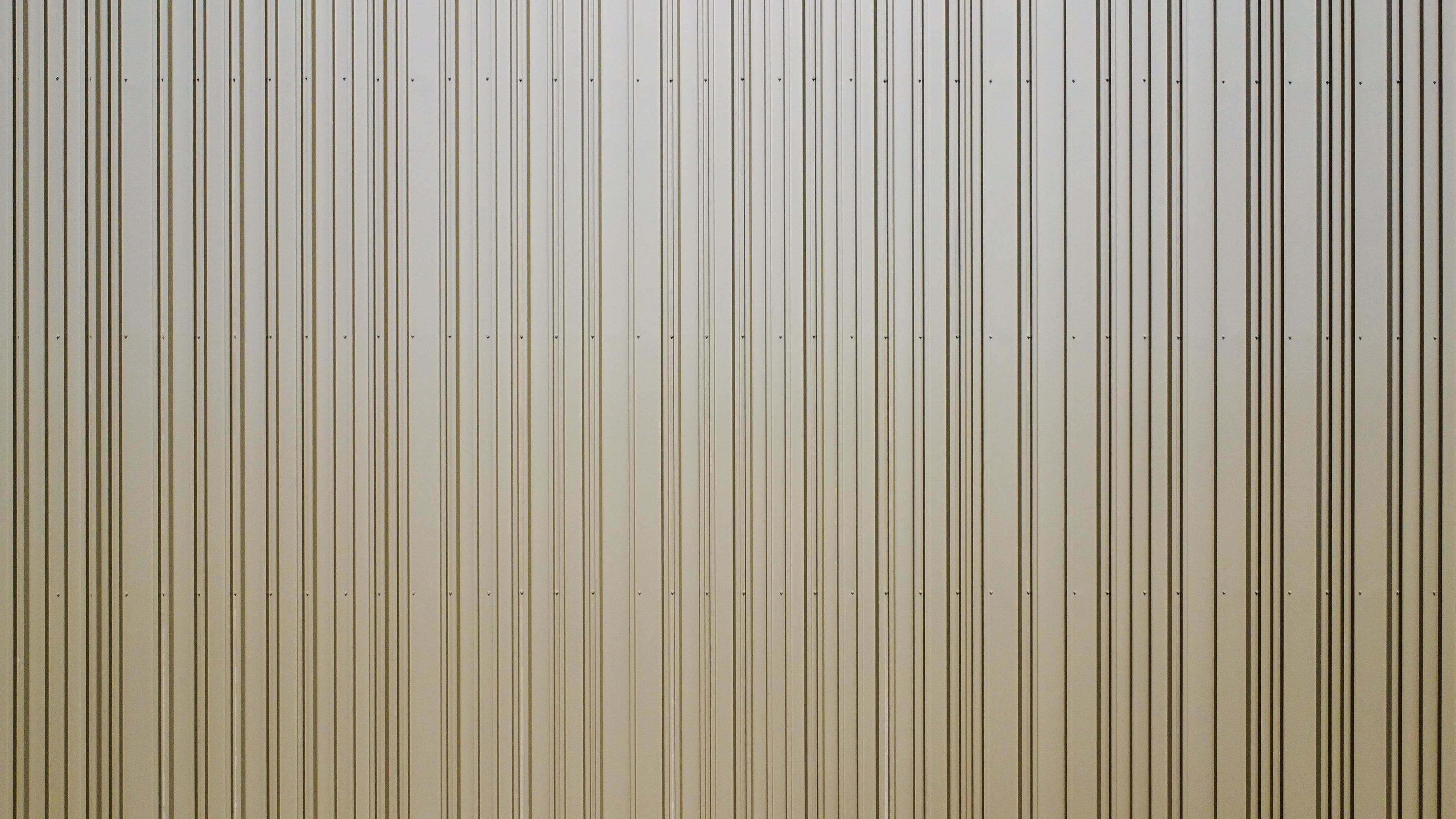

Profielbekleding als architectonisch accent
Over de geïsoleerde gevel is 1.980 m² wandprofielbeplating gemonteerd: SAB Merlon OG met een onregelmatig patroon, voorzien van een Prisma-coating van 65 µm in de kleurstelling ephyra/Ariana. Het bevestigingsmateriaal is zichtbaar uitgevoerd in de kleur van de beplating. Deze laag geeft het pand reliëf en diepte en zorgt voor een herkenbare uitstraling.

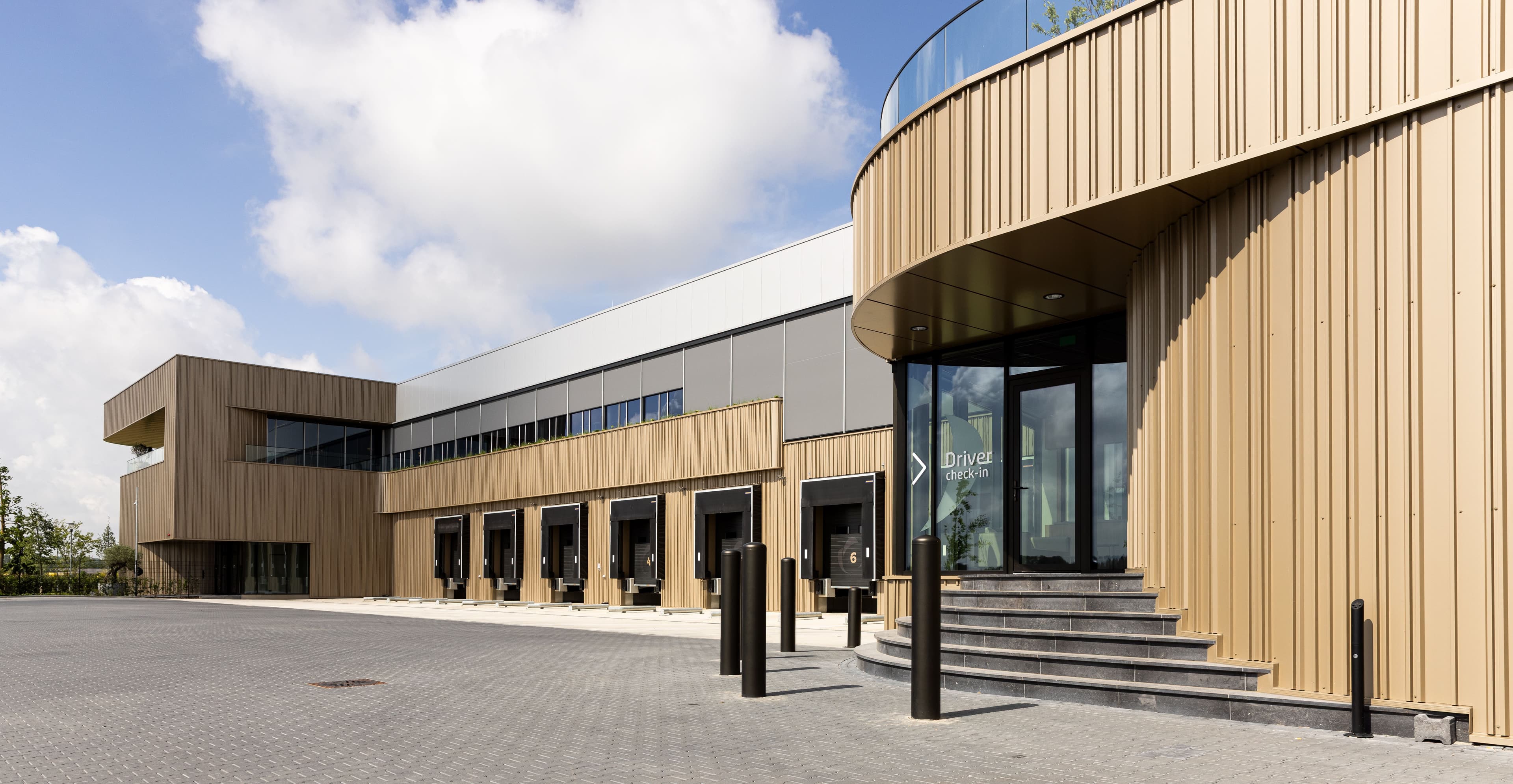

Maatwerk: ronde dorpels en rondgewalste dakkappen

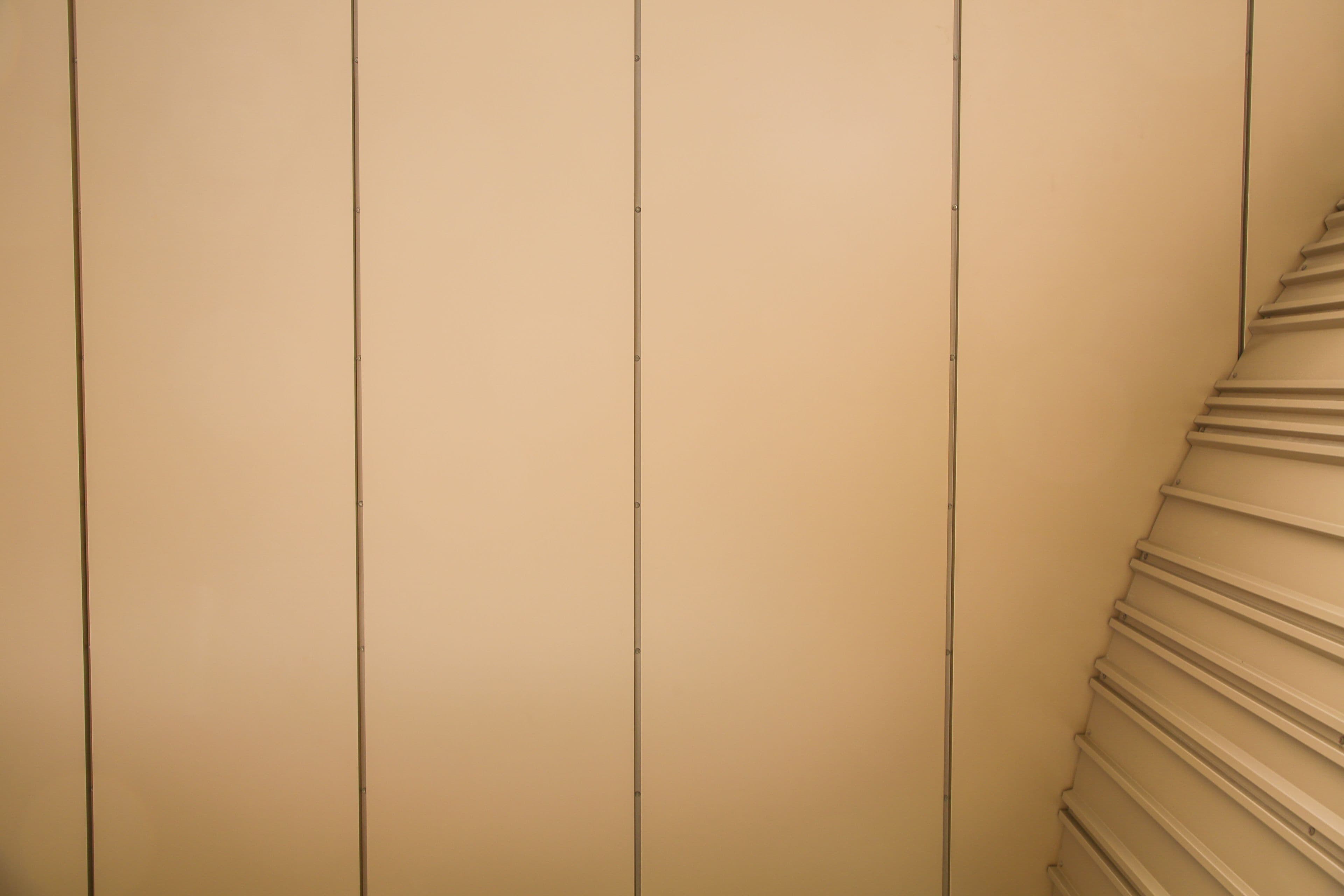

Het ontwerp vroeg op meerdere plekken om rondingen, en dat is precies waar het vakmanschap zichtbaar wordt. De dorpels en dakkappen zijn in eigen beheer rondgemaakt met behulp van Fels walsen. De ronde dakkappen zijn aan de binnenzijde in segmenten uitgevoerd als tweedelige kap.
De panelen zelf zijn rondgemaakt door ze aan de binnenzijde in te zagen en vervolgens af te werken met vlakke plaat van 0,70 mm, zichtbaar bevestigd met popnagels. Verder is de gevel afgewerkt met gezet stalen lekdorpels, dagstukken rondom kozijnen en overheaddeuren, hoekstukken, dakkappen tot maximaal 500 mm, SV-hoeken ten behoeve van de plafondophangingen en zetwerk plafondplinten rondom de buitenplafonds. Al het zetwerk is standaard uitgevoerd in 0,70 mm en geleverd in de kleur van de beplating.
Binnenwanden, fustruimtes en koelcellen
Binnen is in totaal ruim 5.400 m² paneel verwerkt, afgestemd op de functie van elke ruimte:
- 1.950 m² PIR binnenwandpaneel van 100 mm, aan beide zijden voorzien van een interieurcoating in RAL 9002, Rc-waarde 4,70 m²K/W — toegepast op de binnenwanden.
- 1.060 m² geïsoleerde PIR wandpanelen FL1060WB van 100 mm rondom de fustruimtes, aan de buitenzijde voorzien van een HPS-coating van 200 µm in Hamlet RAL 9002. Ter plaatse van de koelcellen is 140 mm paneeldikte toegepast.
- 1.570 m² FL1060WB van 100 mm als plafond boven de fustruimtes. De plafonds zijn bekruipbaar uitgevoerd met circa 900 mm vrije ruimte en voorzien van vier luiken.
- 520 m² FL1060WB van 60 mm rondom de fust- en wasruimte, Rc-waarde 2,82 m²K/W.
- 390 m² steenwol binnenwandpaneel van 100 mm ter plaatse van de pomp- en techniekruimte, 60 minuten brandwerend, Rc-waarde 2,34 m²K/W.
De onderzijde van de wandpanelen is afgewerkt met U-profielen in de kleur van de wandbeplating, aangevuld met gezet stalen hoekstukken en een afwerking aan de bovenzijde van de wanden. Rondom spanten, gordingen, wandregels en drukkokers zijn vlakke platen aangebracht voor een strak geheel.

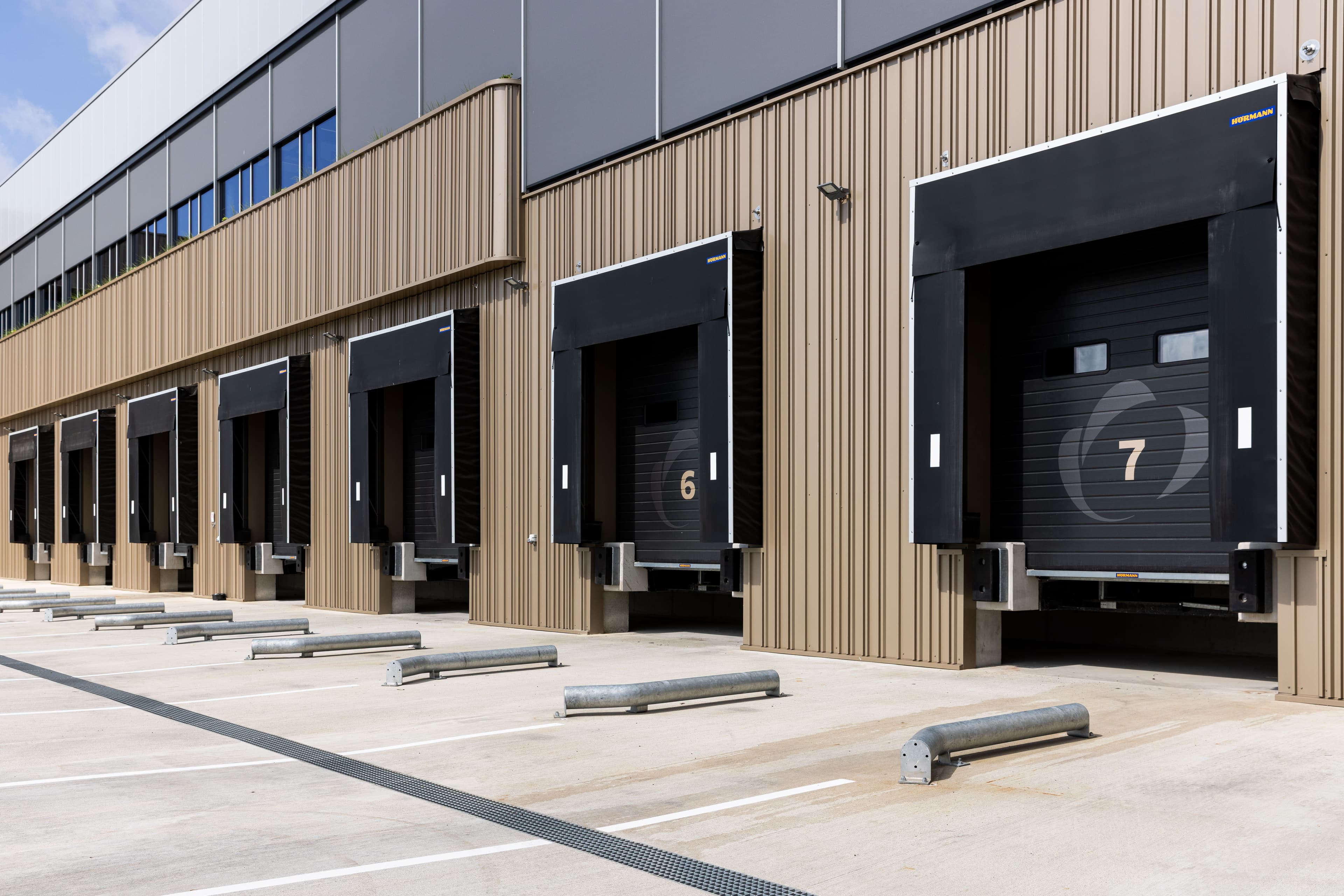

Vloerpanelen op het laaddock
Een minder zichtbaar, maar belangrijk onderdeel: tussen de levelers van het laaddock is 140 m² PIR paneel van 100 mm aangebracht, verdeeld over 17 vloervelden van circa 3.800 x 2.200 mm. Deze panelen zijn geplaatst vóórdat de schilvloeren werden gelegd, vierzijdig opgelegd op een zetwerkhoek en afgewerkt met PUR. Zo blijft de thermische schil ook onder de dockdeuren doorlopend.
CradleCore en FM Approved
Alle toegepaste panelen in dit project zijn voorzien van zowel het CradleCore-certificaat als een FM Approved-certificering. Daarmee voldoet de gebouwschil aan strenge eisen op het gebied van circulariteit en brandveiligheid — belangrijk bij een pand waar voedsel wordt verwerkt en opgeslagen.
Toegepaste producten
Stalen dakbeplating 135R/930
- Profielplaten van 0,75 mm met interieurcoating RAL 9002 en perforatie, toegepast als warmdak over circa 16.000 m².
Wandpanelen FL1060WB 120 mm
- Geïsoleerde PIR gevelpanelen met Box-profilering binnen en Microrib met Prisma-coating 65 µm in Sirius RAL 9006, blind bevestigd. Rc 5,65 m²K/W.
SAB Merlon OG profielbekleding
- Wandprofielbeplating met onregelmatig patroon en Prisma-coating 65 µm in ephyra/Ariana, zichtbaar bevestigd.
PIR binnenwandpanelen
- Panelen van 100 en 120 mm met tweezijdige interieurcoating in RAL 9002, toegepast op binnenwanden en achter de profielbekleding.
FL1060WB met HPS-coating
- Panelen van 60, 100 en 140 mm met een HPS-coating van 200 µm in Hamlet RAL 9002, toegepast rond fustruimtes, koelcellen en de wasruimte.
Steenwol binnenwandpanelen
- Brandwerende panelen van 100 mm met een weerstand van 60 minuten, toegepast in de pomp- en techniekruimte.
Zetwerk en gevelafwerking
- Lekdorpels, dagstukken, hoekstukken, dakkappen, SV-hoeken en plafondplinten, standaard in 0,70 mm en geleverd op kleur.
Project in beeld
Het resultaat
Met ruim 31.000 m² dak-, gevel-, binnenwand- en vloerbeplating heeft Eierhandel van Zetten in Tiel een compleet afgewerkt distributiecentrum gekregen. De combinatie van een geperforeerd stalen warmdak, geïsoleerde PIR-panelen met Rc-waarden tot 5,65 m²K/W, brandwerende technische ruimtes en reinigbare HPS-afwerking rond de koel- en fustruimtes levert een gebouwschil op die klaar is voor intensief logistiek gebruik. De rondgewalste dorpels en dakkappen geven het pand daarbij een eigen, herkenbaar gezicht.
